Rządowy Fundusz Rozwoju Dróg - Przebudowa drogi powiatowej nr 1330N odc. Chruściel – Dąbrowa
Nazwa zdania: Przebudowa drogi powiatowej nr 1330N odc. Chruściel – Dąbrowa
Inwestor: Zarząd Dróg Powiatowych w Braniewie
Wykonawca robót: Przedsiębiorstwo Produkcyjno – Usługowe TUGA Sp. z o.o., Nowy Dwór Gdański
Całkowita wartość inwestycji: 1 206 000,00 zł
Zadanie dofinansowane ze środków Rządowy Fundusz Rozwoju Dróg w wysokości 626 938,20 zł.
Planowany zakres obejmować będzie wykonanie przebudowy drogi o dł. 0,990 km w zakresie:
- Wytyczenie trasy oraz pomiary w okresie trwania robót – 0,990 km
- Wznowienie geodezyjnych punktów granicznych w pasie drogowym – 52 szt.
- Mechaniczne karczowanie zagajników i krzewów oraz usunięcie odrostów z pni drzew – 0,1 ha
- Karczowanie pnia drzewa średnica 36-45 cm – 1 szt.
- Frezowanie nawierzchni bitumicznej na głębokość 10 cm z wywiezieniem - 40,00 m2
- Rozebranie istniejącej podbudowy z tłucznia grubości 15 cm z wywiezieniem - 19,50 m2
- Rozebranie nawierzchni z kostki betonowej na zjeździe nr 2 – 52,0 m2
- Rozebranie nawierzchni chodnika i okrągłej wyspy z kostki betonowej z wywiezieniem – 120,0 m2
- Rozebranie krawężnika betonowego i ław betonowych z wywiezieniem – 115,0 mb
- Rozebranie obrzeży betonowych z wywiezieniem – 85,0 mb
- Roboty ziemne (wykopy) z profilowaniem skarp i dna (grunt kat. III) z wywozem – 343,0 m3
- Roboty ziemne nasypy z profilowaniem skarp i zagęszczeniem z pozyskaniem i dowozem materiału - 51,0 m3
- Wymiana pokrywy studni betonowej D=1500mm na nową typu ciężkiego – 1 szt.
- Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne – 1 662,00 m2
- Wykonanie warstwy odsączającej o gr. 20 cm z sączkami co 30 m - 177,00 m2
- Ułożenie podbudowy 25 cm z mieszanki związanej C3/4 - 177,00 m2
- Wykonanie podbudowy 20 cm z kruszywa łamanego 0/31,5 ze skały litej – 423,00 m2
- Wykonanie podbudowy 15cm z kruszywa łamanego 0/31,5 ze skały litej, zjazdy, chodnik - 239,00 m2
- Wykonanie podbudowy 8 cm z kruszywa łamanego 0/31,5 ze skały litej , wyspa –12,80 m2
- Wykonanie podbudowy gr. 20 cm z betonu C12/15 wyspa – 19,0 m2
- Oczyszczenie nawierzchni przed ułożeniem warstw bitumicznych – 17 269,00 m2
- Skropienie nawierzchni przed ułożeniem warstw bitumicznych – 17 269,00 m2
- Ułożenie warstwy wyrównawczej z betonu asfaltowego AC16W z dowozem – 252,0 Mg
- Ułożenie siatki zbrojeniowej wykonanej z włókien szklanych 120x120 wstępnie przesączanej asfaltem – 913,0 m2
- Wykonanie warstwy 6 cm z betonu asfaltowego AC 22W z transportem, na poszerzeniu - 412,0 m2
- Wykonanie warstwy wiążącej gr.4 cm z betonu asfaltowego AC 16W z dowozem – 5 936,00 m2
- Ułożenie w-wy ścieralnej gr. 6 cm z SMA 16 z dowozem – 5 796,00 m2
- Odmulenie istniejących rowów przydrożnych - 1 500,00 mb
- Wykonanie ław żwirowych pod przepusty na zjazdach i pod peronem – 1,62 m3
- Ułożenie przepustów z rur HDPE o średnicy 40 cm pod zjazdami i peronem – 9,0 mb
- Zasypanie przepustów warstwami z zagęszczeniem i pozyskaniem materiału – 14,40 m3
- Obrukowanie wlotów i wylotów przepustów na zjazdach i peronie – 2 szt.
- Wykonanie poboczy z mieszanki optymalnej z kruszywa średniej grubości 10 cm – 921,0 m2
- Oznakowanie poziome farbami chlorokauczukowymi – 53,60 m2
- Ustawienie słupków stalowych o średnicy 60,3 mm dla znaków – 5 szt.
- Przymocowanie tarcz znaków drogowych odblaskowych do słupków - A – 1 szt.
- Przymocowanie tarcz znaków drogowych odblaskowych do słupków - C i D – 4 szt.
- Przymocowanie tabliczek T do znaków – 1 szt.
- Ustawienie elementów bezpieczeństwa ruchu U-5a – 2 szt.
- Ustawienie krawężników betonowych 20 x 30 cm wraz z wykonaniem ław betonowych z oporem (beton C12/15) – 262,0 mb
- Ustawienie krawężników betonowych 15 x 30 na płask na podsypce cementowo piaskowej (wyspa dzieląca) – 22,0 mb
- Ustawienie obrzeży betonowych 8 x 30 cm przy chodniku – 106,0 mb
- Ułożenie nawierzchni z kostki betonowej gr. 8cm na podsypce cementowo-piaskowej – 290,80 m2
- Ułożenie nawierzchni brukowej za krawężnikiem na chudym betonie – 11,0 m2

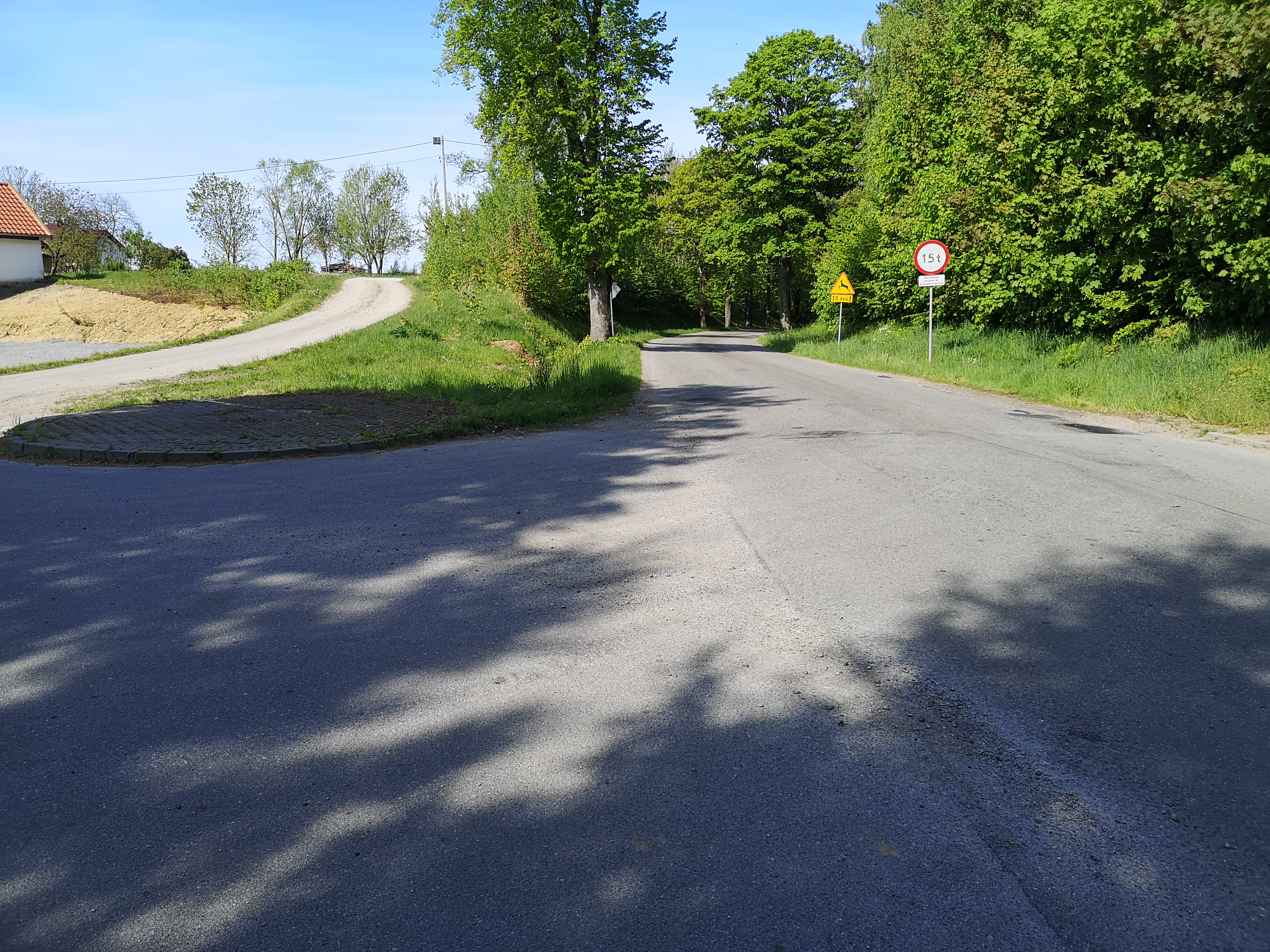

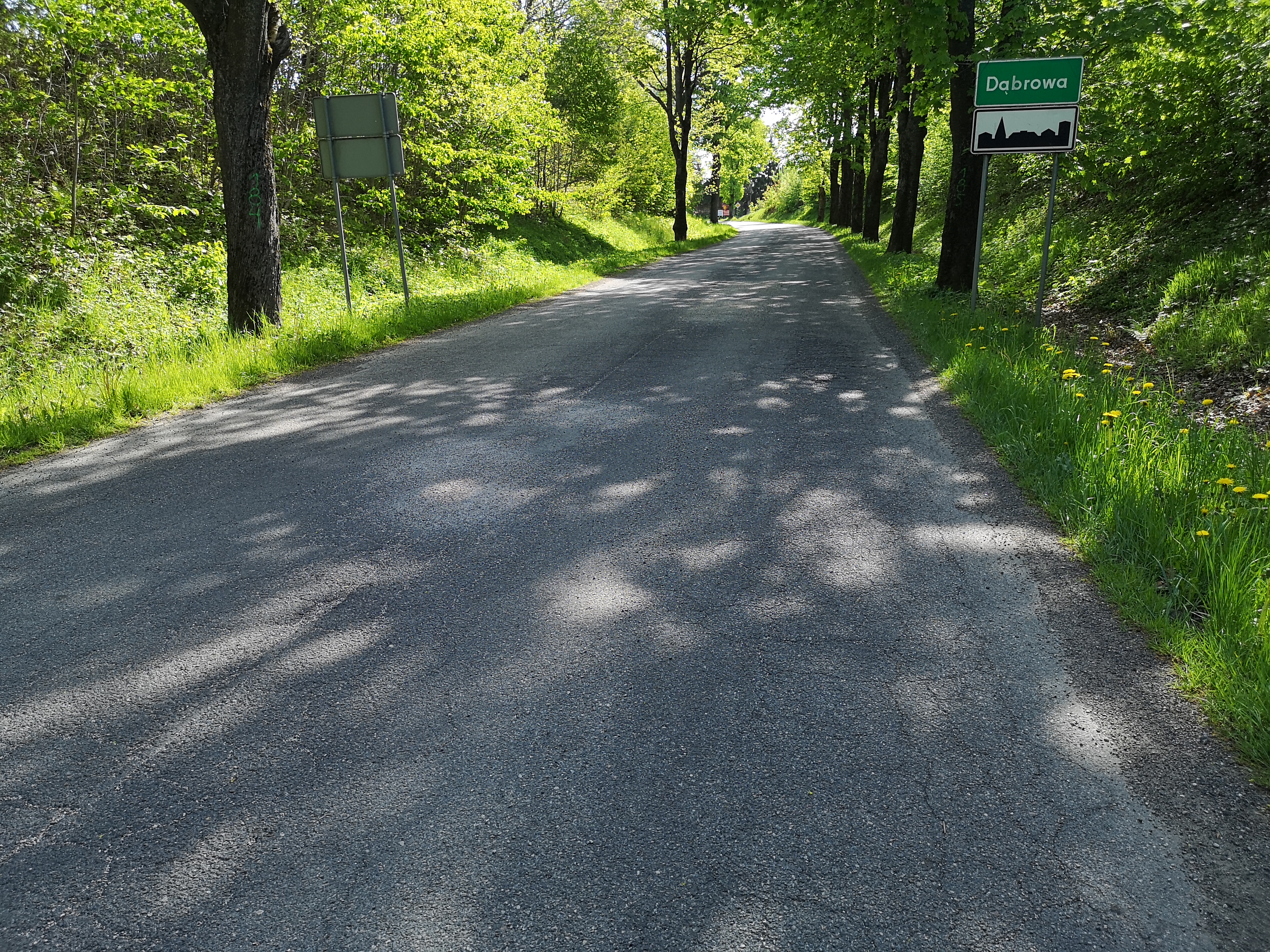

Stan przed przebudową:
Stan po przebudowie:
